以太网交换芯片 | SF9056/9024

01丨概述

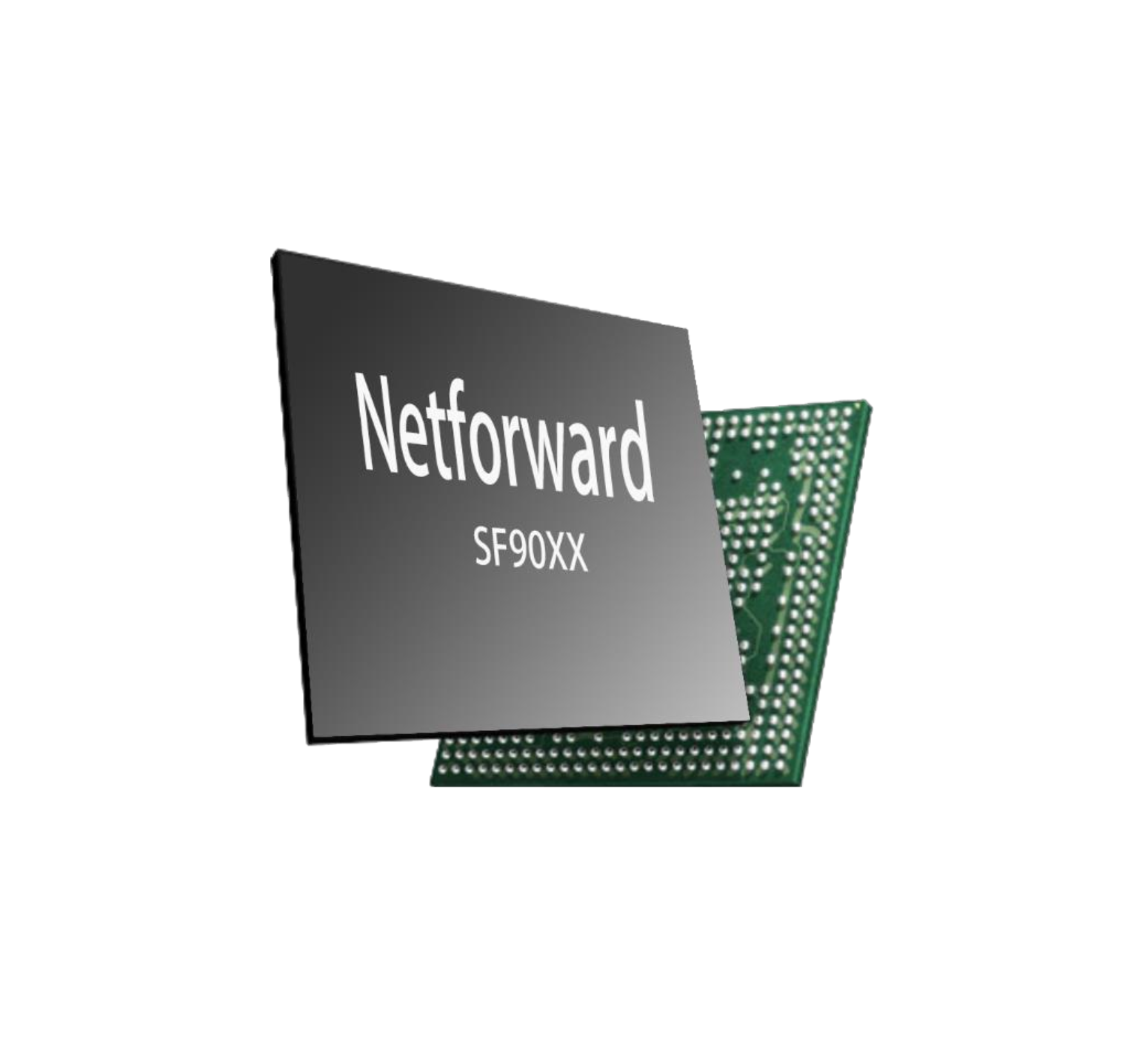

SF90XX 系列是工业以太网交换 SOC 芯片系列，该系列包括SF9056和SF9024 两款芯片，集成了包括 L2、L3、L4 网络交换协议及 SOC 相关特性。

1. 多功能、低延迟、低功耗、低成本
2. 集成 ARM CPU
3. 支持 1G/2.5G/5G/10G/40G 接口
4. 支持 PTN/ETH OAM/MPLS-TP OAM
5. 支持 IEEE 1588v2 PTP 高精度时钟

02丨芯片特性

SF9056

1. SF9056 集成 ARM 处理器，用于控制面处理。
2. 可以根据客户控制业务的需要通过 PCIE3.0x8 接口外接更高性能的 CPU。
3. 可以提供 56 路 Serdes，总的交换容量达到 272Gbps。
4. （包括 32 路 1G Serdes，16 路 1G/10G Serdes，8 路 10G Serdes。）
5. 可以支持包括 1G、10G、40G(xFabric)的各种线路接口速率。
6. （其中 40G 接口由 4 路 10G Serdes组成，40G(xFabric)由 4 路 10G(Hirar) Serdes 组成。）

SF9024

1. SF9024 集成 ARM 处理器，用于控制面处理。
2. 可以根据客户控制业务的需要通过 PCIE3.0x4接口外接更高性能的 CPU。
3. 支持28 个物理端口，可以支持 12 个 1G Serdes 接口，16 个 1G/10G Serdes接口。

可编程交换技术

支持可编程交换技术，在通用转发逻辑基础上，每条流水线额外支持 12 级微码可编程报文编辑器，可支持用户自定义报文格式和转发规则。

1. 支持丰富的 OAM 与 1588v2 网络时钟同步等机制。
2. 支持 INT(In-band Network Telemetry，带内网络遥测技术)。

硬件级加密技术

支持硬件级加密技术 Macsec 技术（IEEE 802.1AE），区别于传统应用层保护的软加密技术，Macsec 通过鉴别数据源的密码技术保护管理桥接网络和其他数据的控制协议，保护信息完整并提供再保护和保密服务，能够从根源上保护 2 层协议受到的攻击。

03丨典型配置

04丨架构框图

SF9056 架构框图

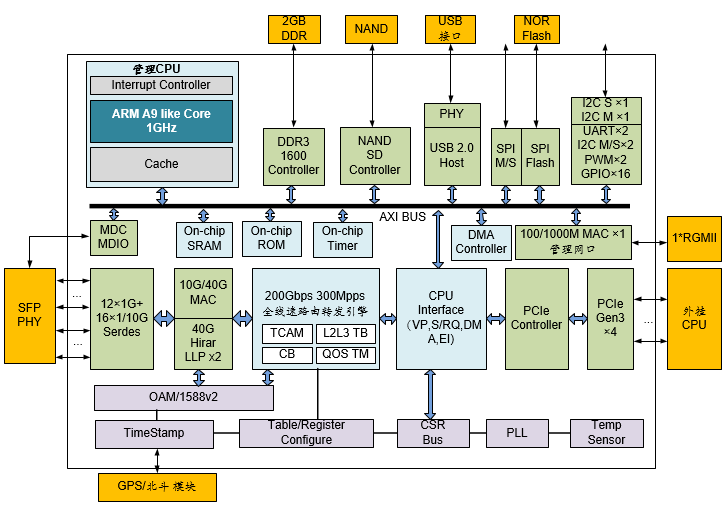

SF9024 架构框图

05丨应用

1. 商业以太网
2. 工业以太网
